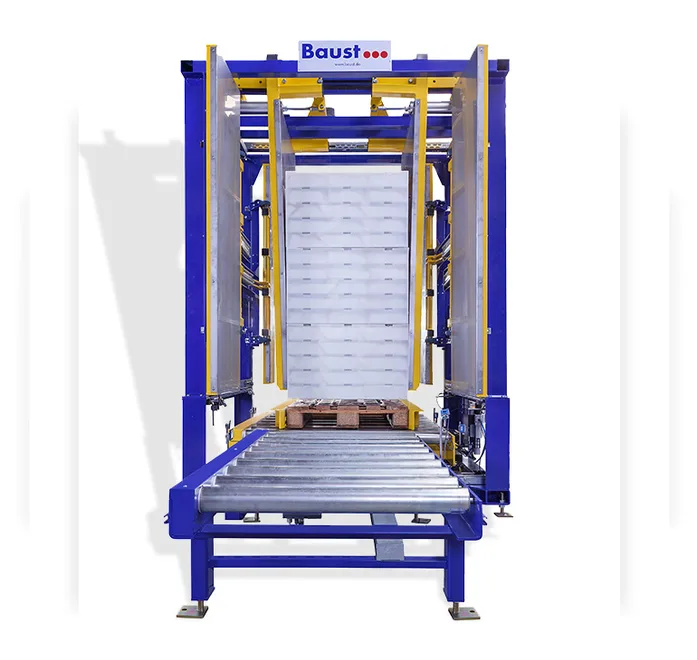

Échangeur de palettes PW 500 Inline
Repalettisation simple et rapide grâce au système de convoyage intégré
Solution la plus performante pour repalettiser les marchandises résistantes à la pression de manière entièrement automatique, le PW 500 Inline permet d’intégrer le procédé éprouvé de transfert par serrage dans un système de manutention automatisé. Cette association unique fait du PW 500 Inline l’un des échangeurs de palettes les plus performants.
- Transfert par serrage entièrement automatisé
- Adapté aux marchandises robustes
- Fiable même en cas de mauvaise qualité des palettes
- Immobilité des marchandises lors de la repalettisation : pas de basculement, ni de rotation
- Conception intégrée pour des performances maximales
- Avec centrage des palettes
Caractéristiques techniques
- Cadence : 30 à 50 transferts à l’heure
- Dimensions (longueur x largeur x hauteur en mm) : 1800x2000x3050
- Poids : env. 2 000 kg
- Parois latérales : à commande pneumatique
- Chargement et déchargement : chariot élévateur ou convoyeur
- Mode de fonctionnement : automatique
- Alimentation : 4 kVA – 16A 230/400 V ; R1/2“, 6 bar
Chargement des palettes
- Poids total jusqu’à 1 000 kg
- Palette standard (largeur x longueur en mm) : 800 x 1 200
- Hauteur maxi., palette incluse : 2 000 mm
- Marchandises : cartonnages, emballages Tetra Pak ou caisses
- Plan de palettisation : chargement affleurant (la couche inférieure ne doit pas être plus petite que les autres)
- Surcharge autorisée
Options
- Autres largeurs de palette
- Hauteur des marchandises > 2 000 mm
- Parois latérales dans le modèle hygiénique
- Version hydraulique
Échange de palettes avec le PW 500 Inline

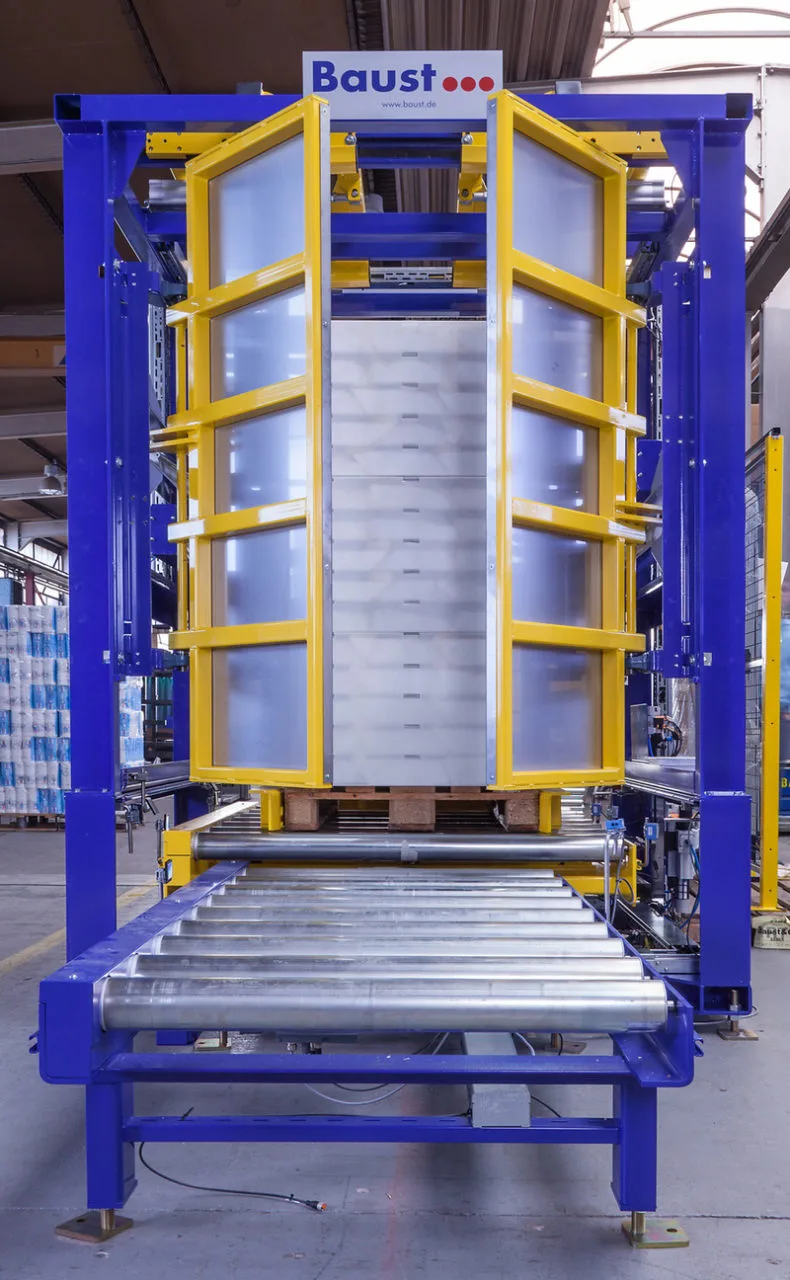

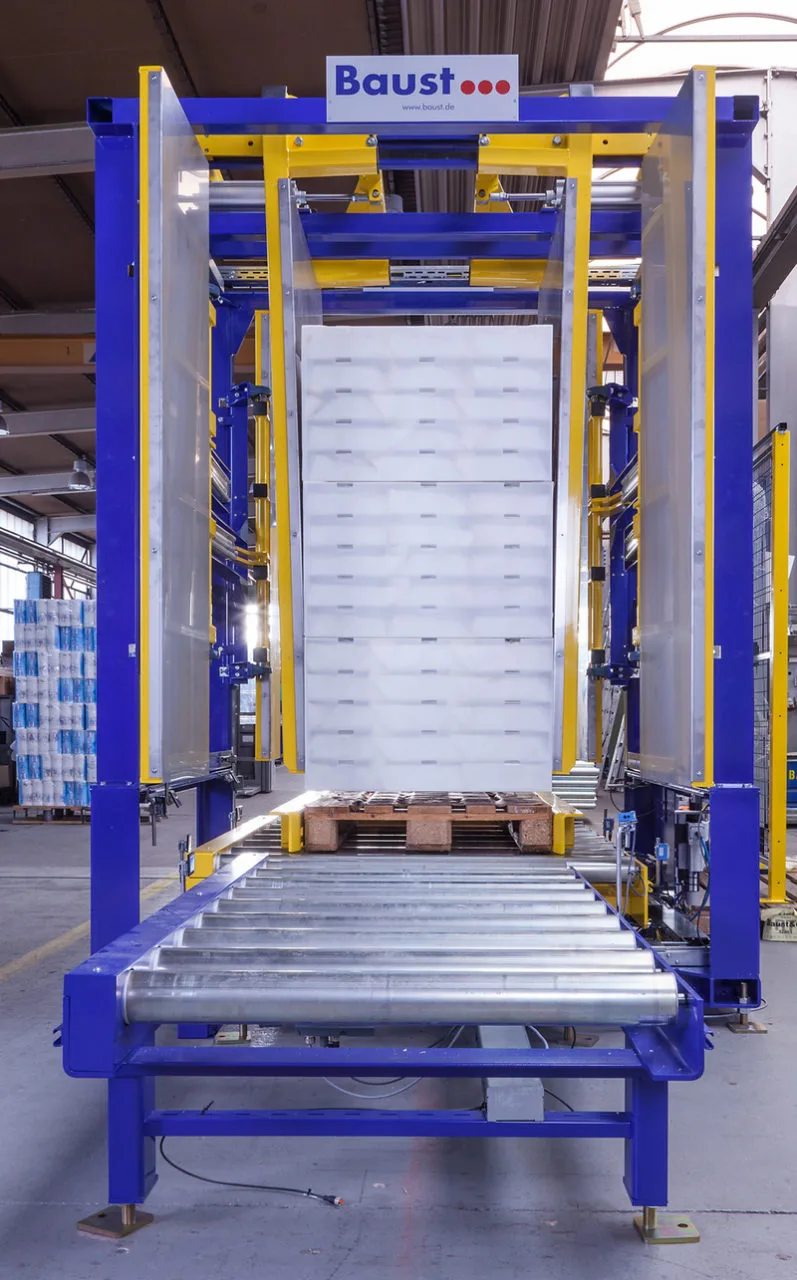

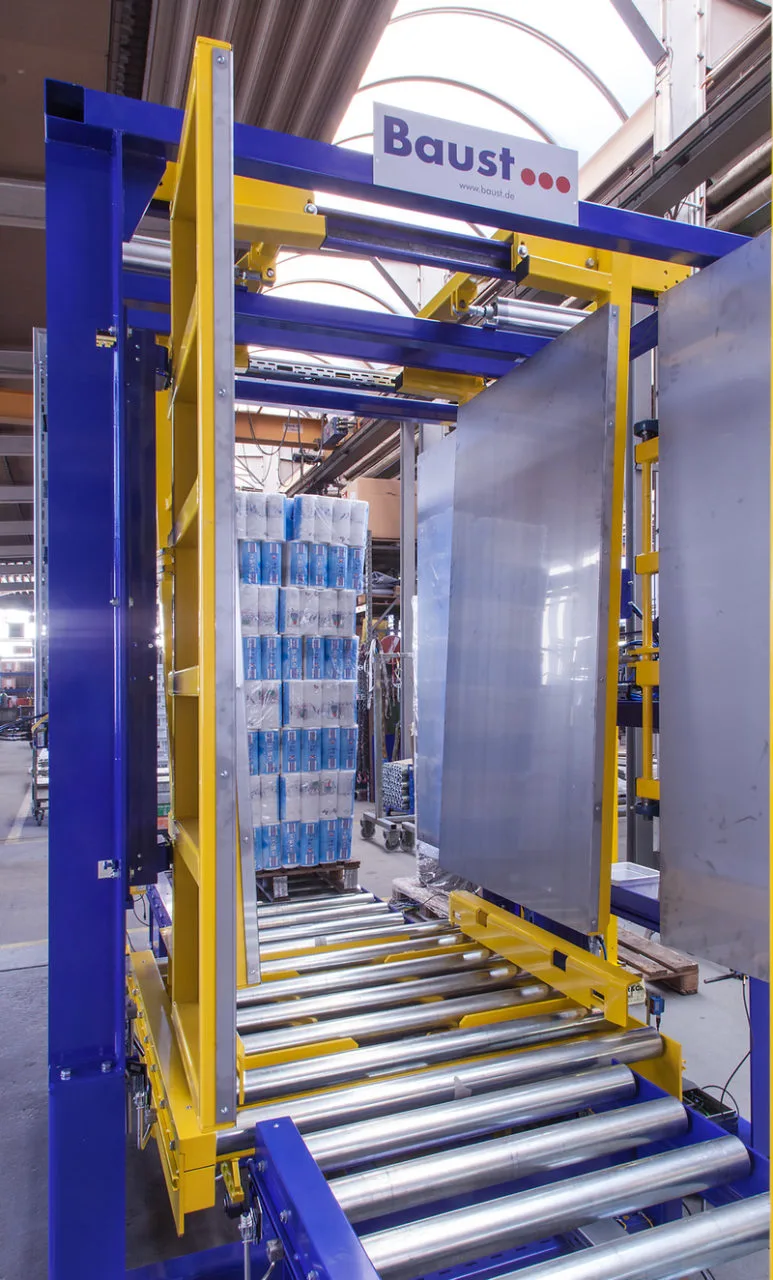

Les palettes chargées sont transférées dans l’échangeur de palettes à l’aide du convoyeur. Le transpalette manuel utilisé dans la version autonome standard PW 500 est ici remplacé par un convoyeur à rouleaux avec élévation. Après positionnement dans le sens de la longueur, la palette est centrée avant d’être levée. Les parois de serrage sont ensuite actionnées pour immobiliser la marchandise en position surélevée. La palette source est alors abaissée et remplacée par la palette cible. Le convoyeur intégré permet d’automatiser entièrement cette opération.
En acheminant le flux des marchandises dans un sens, le nouveau PW 500 Inline atteint une cadence particulièrement élevée. Le procédé éprouvé de transfert par serrage est conservé dans le modèle de base. La marchandise doit être disposée en alignement affleurant et résister à la pression. Cet échangeur de palettes est adapté à la manutention de caisses en plastique ou en bois, ainsi que de cartonnages et d’emballages Tetra Paks® solides.
Le PW 500 Inline est conseillé pour une cadence maximale de 50 échanges de palette par heure.
