Nach der erfolgreichen Abwicklung eines Projekts mit unserem gemeinsamen Geschäftspartner Döllken kam die Firma Greiner Extrusion auch für ihr neues Projekt auf uns zurück: Bei dem Endprodukt handelt es sich um einen Kunststoff-Eckwinkel, der für die Bauindustrie eingesetzt wird.
Anforderung des Kunden:
- Produktion im Doppelstrang
- Produktionsgeschwindigkeit: 40 m/min
- Lochung des Kunststoff-Eckwinkels an beiden Schenkeln
- Platzsparende Aufstellung
- Integration in Produktionslinie
Vorteile der KRS 140:
- Einfache Integration in bestehende Produktionslinien
- Kompakte Bauweise
- Geöffnete Stanzwerkzeuge während der Produktkalibrierung
- Individuell auf das Produkt angepasste Materialführungen
- Schneller und einfacher Werkzeugwechsel
- Kunststoffmaterialstärken bis zu 4 mm stanzbar
Im Abstand von 1,2 m werden zwei aufeinander folgende KRS 140 Rotationsstanzen eingesetzt – je Schenkel eine. Sie sind zwischen dem Raupenabzug und der Trenneinheit positioniert. Über ein Messrad, welches vor dem Raupenabzug die Geschwindigkeit des Eckwinkels aufnimmt, arbeitet die Rotationsstanze synchron zur Liniengeschwindigkeit.
Die Eckwinkelprofile werden vor den Rotationsstanzen jeweils um 45° bzw. 90° verdreht und in die seitliche Materialführung eingeführt, um eine waagerechte Stanzfläche zu erhalten. Nach dem Stanzvorgang werden die Winkelprofile wieder in ihre Ursprungslage gedreht.

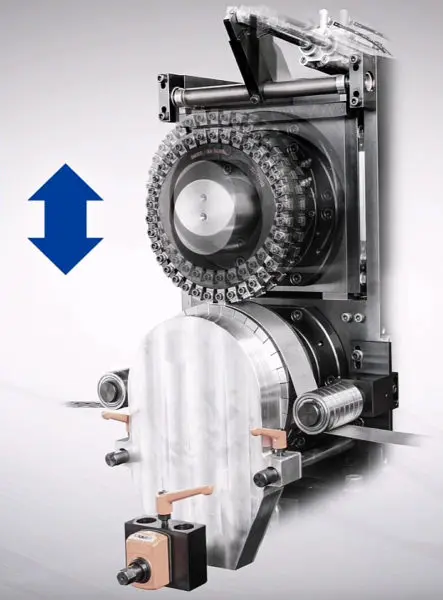

Die eingesetzten Stanzen haben den Vorteil, dass die Werkzeuge über einen patentierten Mechanismus auseinander gefahren werden können. Stempel und Matrizen liegen somit außer Eingriff und der Eckwinkel kann ohne Berührung dieser eingeführt und kalibriert werden. Anschließend werden die Werkzeuge wieder zugefahren.
